Mjedeni kuglasti ventili: Potpuni inženjerski vodič za odabir, dimenzioniranje i uslugu

Mjedeni kuglasti ventil je četvrtokretni ili višeokretni uređaj za kontrolu protoka izrađen od legure bakra i cinka, posebno dizajniran za regulaciju, prigušivanje i zatvaranje protoka tekućine u sustavima cjevovoda. Za razliku od zasuna koji su dizajnirani isključivo za uključivanje/isključivanje, mjedeni kuglasti ventili odlikuju se preciznim prigušivanjem protoka , što ih čini nezamjenjivima u vodovodnim, HVAC, parnim i industrijskim fluidnim sustavima diljem svijeta. Njihova unutarnja sferna komora tijela i pokretni mehanizam diska i sjedala omogućuju operaterima modulaciju protoka s finom granularnošću, karakteristikom koju zasuni ili kuglasti ventili jednostavno ne mogu usporediti u mnogim primjenama.

Globalna potražnja za kuglastim ventilima nastavlja rasti. Prema izvješću MarketsandMarkets iz 2023., globalno tržište ventila procijenjeno je na približno 77,9 milijardi USD u 2022 i predviđa se da će dosegnuti 104,4 milijarde USD do 2027. godine, pri čemu će varijante od mesinga zadržati snažan udio u segmentu niskog do srednjeg tlaka zbog svoje izvrsne obradivosti, otpornosti na koroziju i troškovne učinkovitosti.

Što je mesingani kuglasti ventil i kako radi

A kuglasti ventil uzima svoje ime po sferičnom ili globularnom obliku šupljine tijela ventila. Tekućina ulazi u ulaz ventila, usmjerava se prema dolje kroz otvor sjedišta, prolazi ispod ili oko diska i izlazi kroz izlaz. Disk se podiže ili spušta rotiranjem ručnog kotača spojenog na navojnu osovinu. Budući da se položaj diska može postaviti bilo gdje između potpuno otvorenog i potpuno postavljenog, protok je beskonačno podesiv unutar nazivnog raspona ventila .

Ključne unutarnje komponente

• tijelo: Vanjska ljuska pod pritiskom, obično od lijevanog ili kovanog mesinga.
• poklopac motora: Gornji zatvarač sadrži brtvu vretena i povezuje sklop ručnog kotača s tijelom.
• Disk (ili utikač): Pokretni element koji je u kontaktu sa sjedalom kako bi zaustavio protok. Može biti ravna, konveksna, sužena ili igličasta.
• sjedište: Precizno obrađen prsten unutar tijela gdje disk ostvaruje brtveni kontakt.
• Stabljika: Navojna šipka koja pretvara rotaciju ručnog kotača u linearno gibanje diska.
• Pakiranje i žlijezda: Brtve oko vretena za sprječavanje vanjskog curenja.

Jedna praktična posljedica ove unutarnje geometrije je relativno veliki pad tlaka u usporedbi sa zasunima ili kuglastim ventilima iste nazivne veličine. Tekućina mora dva puta promijeniti smjer unutar tijela. Na primjer, kod potpuno otvorenog potpuno otvorenog mesinganog ventila od 1 inča, koeficijent protoka (Cv) obično se kreće od 8 do 14 , dok usporedivi kuglasti ventil može doseći Cv 30 ili više. Ovo nije nedostatak - to je namjeran kompromis u dizajnu koji daje vrhunsku preciznost prigušenja.

Zašto mesing: svojstva materijala i stupnjevi legura

Mjed je legura bakra i cinka, s manjim dodacima olova, kositra ili bizmuta, ovisno o stupnju. Njegova popularnost za tijela kuglastih ventila počiva na kombinaciji svojstava koja većina alternativnih metala ne može istovremeno pružiti po usporedivoj cijeni.

Uobičajene legure mesinga koje se koriste u proizvodnji kuglastih ventila

Zakon o smanjenju olova u vodi za piće (na snazi u SAD-u od siječnja 2014.) nalaže da navlažene površine u sustavima pitke vode ne sadrže više od ponderiranog prosjeka 0,25% olova . Ova je regulativa ubrzala prijelaz s C36000 na legure bez olova poput C87850 i bizmut-selen mjedi u stambenim i komercijalnim vodovodnim instalacijama.

Dezincifikacija i kako je izbjeći

Dezincifikacija je selektivno ispiranje cinka iz mesinga, ostavljajući poroznu, oslabljenu strukturu bakra. Najagresivnije se javlja u mesingu s visokim udjelom cinka (iznad 15% Zn) kada je izložen mekoj, kiseloj vodi ili vodi bogatoj kloridima. Rezultat je strukturni kvar i povećani rizik curenja. Mjed otporna na dezincizaciju (DZR), koja obično sadrži arsen (0,02–0,06%), inhibira ovaj mehanizam. Mnogi europski standardi — uključujući BS EN 12165 i DIN 50930 — zahtijevaju DZR mesing za armature za hladnu vodu izložene agresivnim kemikalijama vode. Kada specificirate mjedeni kuglasti ventil za europsku uslugu pitke vode, potražite oznaku DZR.

Ocjene tlaka i temperature: što brojevi znače u praksi

Svaki kuglasti ventil od mesinga ima ocjenu tlak-temperatura (P-T) — najveći dopušteni radni tlak pri danoj temperaturi tekućine. Mjed gubi vlačnu čvrstoću kako temperatura raste, tako da nazivni tlak opada s porastom temperature. Nerazumijevanje ili ignoriranje ovog odnosa vodeći je uzrok prijevremenog zatajenja ventila.

Ove su brojke u skladu sa standardima ASME B16.15 i MSS SP-80. Ocijenjen je kuglasti ventil od kovanog mesinga klase 250 400 psi (27,6 bara) na temperaturi okoline , što ga čini prikladnim za primjene s parom i komprimiranim zrakom pod višim tlakom. Uvijek provjerite stvarnu ocjenu s natpisne pločice, a ne samo oznaku klase, jer različiti proizvođači postižu malo različite ocjene unutar iste klase.

Primjer iz stvarnog svijeta: sustav parnog grijanja koji radi na 15 psi (1 bar) i 250°F (121°C) dobro je unutar ocjene klase 125 od 150 psi na toj temperaturi. Međutim, isti ventil instaliran na sustav recirkulacije tople vode za kućanstvo na 180°F (82°C) i 100 psi također bi bio prihvatljiv, ali samo ako se potvrdi da je nizvodni sigurnosni ventil postavljen ispod 150 psi na toj temperaturi.

Tipovi uzorka tijela: Odabir prave konfiguracije

Mjedeni kuglasti ventili proizvode se u nekoliko konfiguracija tijela, od kojih svaka odgovara različitom scenariju ugradnje. Odabir uzorka tijela izravno utječe na pad tlaka, prostor za ugradnju, jednostavnost održavanja i karakteristike protoka.

Standardni (T-uzorak) kuglasti ventil

Najčešća konfiguracija. Ulazni i izlazni otvori su in-line (kolinearni), a tekućina pravi put u obliku slova S kroz tijelo. Ovo proizvodi najveći pad tlaka među uzorcima kuglastog ventila — otprilike 3 do 5 puta veći od ekvivalentnog zasunnog ventila — ali nudi najbolju kontrolu prigušivanja. Idealan za sustave vodoopskrbe, kondenzata pare, loživog ulja i komprimiranog zraka gdje je regulacija protoka primarna.

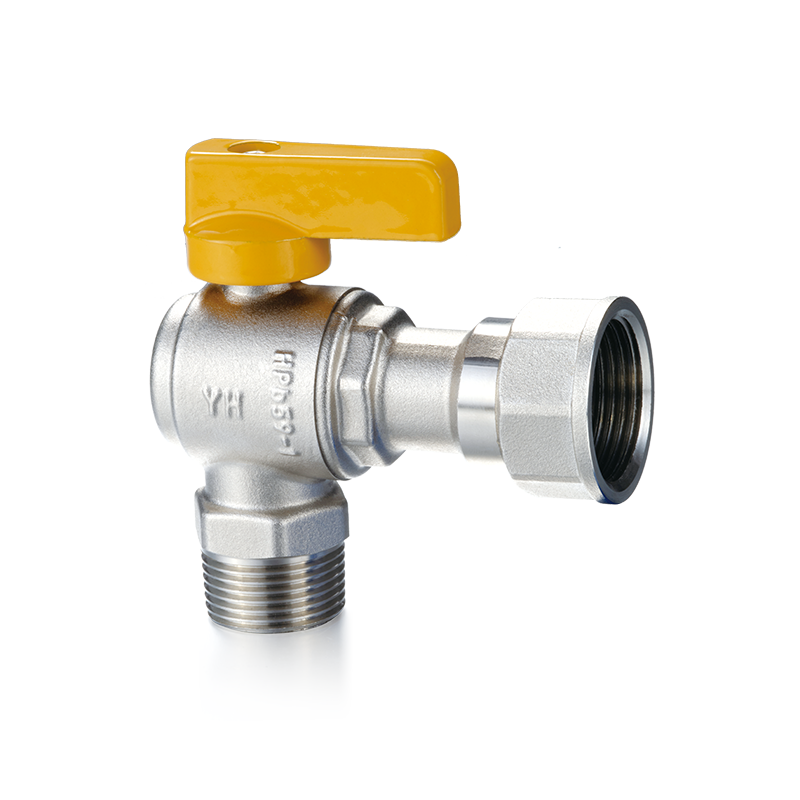

Kutni kuglasti ventil

Ulazni i izlazni otvori su pod kutom od 90 stupnjeva jedan prema drugom. Tekućina mijenja smjer samo jednom u tijelu, smanjujući pad tlaka za otprilike 30–40% u usporedbi s T-uzorkom dok još uvijek omogućuje izvrsno prigušivanje. Kutni ventili također služe kao koljena, eliminirajući jedan spoj cijevi u kutu. Ovo je korisno u skučenim prostorima kao što su ispod kuhinjskih sudopera, na priključcima grijača na postolju ili u kompaktnim HVAC upravljačkim pločama.

Y-uzorak (kosi) kuglasti ventil

Sjedište i vreteno su pod kutom (obično 45° do 60°) u odnosu na dio cijevi. Put tekućine je najjednostavniji od svih tipova kuglastog ventila, stvarajući pad tlaka bliži onom kod zasuna pri potpuno otvorenom, dok još uvijek zadržava sposobnost prigušivanja. Ventili Y uzorka poželjni su u sustavima visokog protoka i visokog tlaka te u primjenama gdje je pad tlaka značajan ekonomski ili energetski problem, kao što su cjevovod rashlađene vode ili napojna voda za visokotlačne kotlove.

Igličasti ventil (podtip kuglastog ventila)

Igličasti ventil funkcionalno je precizni kuglasti ventil s vitkim, suženim diskom u obliku igle i sjedištem otvora malog promjera. Izuzetno mali korak navoja na dršci omogućuje prilagodbe protoka na mikrometarskoj skali , čineći igličaste ventile preferiranim izborom za instrumentalne impulsne vodove, mjerenje plina, hidrauličke kontrole i laboratorijske sustave opskrbe plinom. Igličasti ventili od mesinga naširoko se koriste u instrumentima zbog kompatibilnosti mesinga sa zrakom instrumenta i inertnim plinovima.

Vrste krajnjih priključaka i razmatranja ugradnje

Mjedeni kuglasti ventili proizvode se s nekoliko stilova krajnjih priključaka. Odabir pravog ovisi o materijalu cijevi, tlaku u sustavu, vibracijama i treba li možda ukloniti ventil radi održavanja.

• NPT navoj (ASME B1.20.1): Najčešća veza u sjevernoameričkom vodovodu i HVAC. Konusni navoji stvaraju mehaničku brtvu, često pojačanu PTFE trakom ili naljepnicom za cijevi. Prikladno za veličine od ¼ inča do 4 inča. Jednostavna montaža na terenu, ali zahtijeva plohe ključa i pažljivu kontrolu momenta kako bi se izbjeglo pucanje tijela.
• Kraj za lemljenje (znoj): Koristi se sa sustavima bakrenih cijevi. Tijelo ventila je klizno pričvršćeno preko kraja cijevi i zalemljeno 95/5 kositrom-antimonom ili sličnim lemom bez olova. Omogućuje trajnu vezu niskog profila. Morate paziti da se tijelo ventila ne pregrije tijekom lemljenja, jer pretjerana toplina može oštetiti sjedište i brtvu.
• Kraj kompresije: Koristi čahuru koja zagriza u vanjski vanjski dio cijevi kada je matica zategnuta. Uobičajeno na priključcima instrumenata i uređaja. Izbjegava toplinu i alate za narezivanje navoja.
• Kraj s prirubnicom (ASME B16.24): Vijčani prirubnički spojevi koriste se u većim veličinama (obično 2 inča i više) ili sustavima koji zahtijevaju često uklanjanje ventila. Mjedeni kuglasti ventili s prirubnicom uobičajeni su u industrijskim procesnim cjevovodima, rashladnim postrojenjima i većim HVAC aplikacijama.
• Push-Fit / Press-Fit: Novija kategorija koja sadrži O-prsten ili mehanizme za držanje i prsten od nehrđajućeg čelika. Sve popularniji kod renoviranja vodovodnih instalacija jer nije potreban plamen i montaža je brza — obično ispod 10 sekundi po spoju.

Orijentacija instalacije

Kritičan i često krivo shvaćen detalj: mjedeni kuglasti ventili moraju biti instalirani s protokom koji ulazi ispod diska (orijentacija prema gore je standardna). Ova orijentacija "protoka ispod diska" znači da tlak tekućine pomaže disku u odnosu na sjedište pri zatvaranju i suprotstavlja se disku pri otvaranju. Rezultat je pozitivno zatvaranje s malom silom pokretanja. Preokretanje smjera protoka ("protok preko diska") prihvatljivo je u nekim scenarijima samo za prigušivanje, ali može uzrokovati oštećenje sjedišta od vodenog udara kada se ventil brzo zatvori, a sila zatezanja rukom je smanjena. Uvijek provjerite strelicu ili oznaku "IN" utisnutu u tijelo ventila.

Globusni ventili mogu se ugraditi s vodoravnom osovinom, okomito prema gore ili pod bilo kojim kutom, ali okomita osovina prema gore je poželjnija za opskrbu parom jer kondenzat otječe dalje od brtve, produžujući životni vijek brtve.

Odgovarajuće primjene i industrije

Mjedeni kuglasti ventili posebno su prikladni za definirani skup aplikacija. Njihova uporaba izvan ovog okvira - na primjer, u visoko abrazivnoj gnojnici ili kriogenim uvjetima - dovodi do preranog kvara i treba je izbjegavati.

Vodovodne instalacije za stambene i poslovne objekte

Globusni ventili pojavljuju se na zatvaračima uređaja, priključcima grijača vode, premosnim stanicama ventila za smanjenje tlaka i kontrolnim petljama pumpe za povišenje tlaka. Tipični kuglasti kuglasti ventil od ½ inča ili ¾ inča bez olova bez poteškoća upravlja kućnom vodom pri 60–80 psi (4–5,5 bara). Sposobnost prigušivanja protoka čini kuglaste ventile vrijednima na priključcima uređaja gdje je potrebna kalibracija brzine protoka - na primjer, kod dovoda jedinice reverzne osmoze ili dovodnih vodova ledomata.

Sustavi parnog grijanja

Mjedeni kuglasti ventili koriste se u niskotlačnim sustavima parnog grijanja — posebno u starijim višestambenim i institucionalnim zgradama — više od jednog stoljeća. Njihova sposobnost prigušivanja dovoda pare pojedinačnim radijatorima ključna je za uravnoteženje zona. Za paru niskog tlaka (0–15 psi), mesingani kuglasti ventil klase 125 standardna je specifikacija. U pari srednjeg tlaka (15–150 psi), potreban je kovani mjed klase 250. Iznad 150 psi parni, brončani ili čelični kuglasti ventili su preferirani izbor jer vlačna čvrstoća mesinga postaje ograničavajući faktor iznad približno 300°F (149°C).

HVAC sustavi za hlađenje i toplu vodu

Hidrotehnički sustavi u komercijalnim zgradama koriste kuglaste ventile na spojevima izmjenjivača topline, dovodnim/povratnim razvodnicima zavojnice i točkama balansiranja. U ovim sustavima, kuglasti ventili služe funkciji balansiranja koju ponekad ispunjavaju uređaji za podešavanje strujnog kruga - ali kuglasti ventili omogućuju ručno ponovno podešavanje bez specijaliziranih alata. Mjedeni kuglasti ventil od 1 inča u sekundarnoj petlji ohlađene vode, na primjer, može se postaviti na terenu da isporuči ciljni protok od, recimo, 4 GPM na zavojnicu uređaja za obradu zraka djelomičnim zatvaranjem ventila dok se ne postigne projektirana delta-T preko svitka.

Gorivi plin i komprimirani zrak

Mjedeni kuglasti ventili naširoko se koriste u sustavima prirodnog plina, propana i komprimiranog zraka pri tlaku do 150 psi (10 bara). Njihovo pouzdano zatvaranje čini ih prikladnima kao izolacijski ventili opreme na kotlovima na plin, industrijskim pećnicama i ispusnim cjevovodima kompresora zraka. Za prirodni plin, ventili trebaju imati AGA ili CSA certifikat. Napomena: legure bakra, uključujući mjed, nisu prikladne za rad s acetilenskim plinom iznad 15 psi zbog rizika od stvaranja bakrenog acetilida, eksplozivnog spoja.

Instrumentacija i linije za uzorkovanje

Mesingani igličasti ventili — precizna podvrsta kuglastih ventila — kontroliraju protok zraka u instrumentima, hidrauličke upravljačke krugove i analitičke sustave uzorkovanja. Njihove stabljike s finim navojem omogućuju prilagodbu frakcija zavoja kako bi se postigle precizne niske brzine protoka, često u rasponu 0,01 do 2 GPM , s ponovljivošću koju ventili bez igle ne mogu postići.

Mjedeni kuglasti ventil u odnosu na konkurentske tipove ventila

Inženjeri i timovi za nabavu često raspravljaju koju vrstu ventila koristiti u određenoj primjeni. Sljedeća usporedba pojašnjava kompromise.

Podaci potvrđuju ključno načelo: koristite kuglasti ventil kada je prigušivanje uvjet, a kuglasti ventil kada je brzo potpuno otvaranje/potpuno zatvaranje primarna potreba. Pokušaj prigušivanja kuglastog ventila ostavljajući ga djelomično otvorenim ubrzava eroziju sjedišta i dramatično skraćuje vijek trajanja ventila — uobičajena i skupa pogreška u instalacijama na terenu.

Standardi i certifikati koje trebate potražiti

Specificiranje mesinganog kuglastog ventila bez upućivanja na primjenjive standarde riskira ugradnju opreme koja nije standardna. Sljedeći su standardi koji se najčešće referiraju na globalnoj razini:

• ASME B16.15: Priključci s navojem od lijevane bakrene legure — pokrivaju dimenzije tijela i vrijednosti tlaka i temperature za kuglaste ventile od mesinga s navojem.
• MSS SP-80: Brončani zasuni, kuglasti, kutni i nepovratni ventili — definiraju zahtjeve za dizajn, materijal i ispitivanje za tržište Sjeverne Amerike. Uključuje zahtjeve za ispitivanje hidrostatske školjke i sjedala.
• ASME B16.24: Prirubnice cijevi od lijevane bakrene legure — odnosi se na kuglaste ventile s prirubnicom.
• NSF/ANSI 61: Komponente sustava pitke vode — učinci na zdravlje. Potreban za ventile u dodiru s pitkom vodom u Sjevernoj Americi. Popratni standard NSF/ANSI 372 pokriva usklađenost sadržaja olova.
• EN 13828 / EN 1213 (Europa): Pokriva građevinske ventile od bakrenih legura i nehrđajućeg čelika za vodoopskrbu. EN 1213 posebno se odnosi na kuglaste ventile.
• ISO 228-1: Definira paralelne (BSPP) dimenzije navoja koje se koriste na europskim i azijskim tržištima, za razliku od suženih NPT navoja navedenih u ASME B1.20.1.
• UL / CSA / AGA: Certifikacijske oznake potrebne za servisne plinske ventile koji se prodaju u Sjevernoj Americi. Potvrdite da svaki mjedeni kuglasti ventil instaliran na plinskoj mreži ima odgovarajuće odobrenje.

Certifikati testova treće strane (ne samo samocertificiranje proizvođača) dodaju značajno jamstvo. Ventil koji je prošao ispitivanje hidrostatskog omotača pri 1,5 puta većem od nazivnog radnog tlaka i ispitivanje nepropusnosti sjedišta prema MSS SP-80 — i nosi odgovarajuću oznaku treće strane — predstavlja značajno niži rizik od onog koji je samo deklarirano sukladan.

Dimenzioniranje kuglastog ventila od mesinga: koeficijent protoka i praktične metode

Pravilno dimenzioniranje sprječava pretjerani pad tlaka (premaljen ventil) i lošu kontrolu prigušnice (prevelik ventil). Koeficijent protoka Cv univerzalni je parametar dimenzioniranja regulacijskih ventila u Sjevernoj Americi; metrički ekvivalent je Kv (1 Cv ≈ 0,865 Kv).

Osnovna Cv jednadžba za tekući servis je:

Cv = Q × √(SG / ΔP)

Gdje je: Q = brzina protoka u američkim galonima po minuti, SG = specifična težina tekućine (voda = 1,0), ΔP = pad tlaka na ventilu u psi.

Primjer: Vodovod za nadopunjavanje rashladnog tornja isporučuje 20 GPM vode s dopuštenim padom tlaka od 5 psi preko kontrolnog ventila. Traženi Cv = 20 × √(1,0 / 5) = 20 × 0,447 = 8.94 . Odabrat će se mjedeni kuglasti ventil od 1 inča s objavljenim Cv od 10–12 pri potpunom otvaranju; ventil bi radio pri otprilike 70-80% otvorenosti u projektiranim uvjetima, pružajući ugodnu kontrolu.

Uobičajena pogreška predimenzioniranja je odabir ventila iste veličine kao i cijev bez izvođenja izračuna Cv. U mnogim je sustavima regulacijski ventil namjerno za jednu veličinu cijevi manji od cjevovoda kako bi se osiguralo da radi u korisnom rasponu prigušenja (40–70% otvoren), a ne gotovo potpuno otvoren, gdje je osjetljivost protoka na položaj vretena vrlo niska i kontrola postaje neprecizna.

Održavanje: Što pregledati, kada i kako

Jedna od najznačajnijih prednosti kuglastih ventila od mesinga u odnosu na kuglaste ili leptiraste ventile je njihova mogućnost ponovne izgradnje na terenu. Zaporni ventil se može vratiti u stanje kao novo na mjestu bez uklanjanja tijela ventila iz cjevovoda — velika prednost u teško dostupnim instalacijama ili instalacijama u zatvorenom prostoru.

Zamjena pakiranja

Najčešći zadatak održavanja. Brtva vretena se s vremenom istroši, posebno u sustavima u kojima se ventil često koristi ili je izložen termičkom ciklusu. Znakovi neispravnosti pakiranja uključuju vidljivu vlagu koja curi oko drške ili mineralne mrlje na poklopcu motora. Materijali za pakiranje uključuju:

• PTFE (teflonski) prstenovi: Prikladno za vodu, paru do 450°F, plinove, blage kemikalije. Najčešće pakiranje za kuglaste ventile od mesinga u vodoinstalaterskim uslugama.
• Grafitno pakiranje: Parna i procesna usluga na višoj temperaturi. Izvrsna svojstva kompresivnosti i samopodmazivanja.
• Pakiranje pletenica (lanenih ili sintetičkih): Nalazi se u starijim ventilima; uvelike zamijenjen PTFE-om u modernim dizajnima.

Postupak zamjene brtve: izolirajte i oslobodite tlak iz ventila; uklonite ručni kotač i maticu brtve; izvadite stare brtvene prstene pomoću kuke za pakiranje; očistite kutiju za brtvljenje; ugradite nove prethodno oblikovane brtvene prstene (okrenite svaki prsten za 90° u odnosu na prethodni kako biste spojeve pomaknuli); ponovno sastavite i stavite pod tlak da provjerite ima li curenja. Ukupno radno vrijeme za iskusnog tehničara: 15–30 minuta po ventilu .

Popravak diskova i sjedala

Istrošenost diska pokazuje neuspjeh u postizanju čvrstog zatvaranja čak i kada je ventil potpuno zatvoren i ispravno zategnut. U mnogim mjedenim kuglastim ventilima disk se može zamijeniti bez skidanja tijela s cijevi. Zamjene diskova su jeftine stavke - obično 2–15 USD ovisno o veličini — čineći popravak ekonomičnim u usporedbi sa zamjenom ventila.

Oštećenje sjedala (zareze ili erozija) ponekad se može izbrusiti pomoću alata za lepljenje i fine abrazivne smjese. Ako je sjedište ozbiljno oštećeno, dostupni su zamjenski umetci sjedišta za mnoge veće konstrukcije kuglastog ventila. Manji ventili (¾ inča i niže) obično se mijenjaju kada je sjedište oštećeno, budući da ekonomičnost obnove sjedišta ne opravdava rad.

Preporučeni intervali pregleda

• godišnje: Pokrenite ventil (otvorite i zatvorite do kraja) kako biste spriječili blokiranje vretena. Provjerite ima li vanjskih curenja oko spojeva osovine i tijela.
• Svakih 3-5 godina: Provjerite stanje pakiranja. Preventivno zamijenite u primjenama s visokim ciklusom ili visokom temperaturom.
• Kod uočenog curenja: Trenutno zatezanje pakiranja ili zamjena. Ne odgađajte; manje curenje vretena često brzo eskalira.
• Kod propuštanja sjedišta (ventil se ne zatvara): Provjerite ima li diska i sjedala istrošenosti ili krhotina. Zamijenite disk ili sjedalo u krilu prema potrebi.

Uobičajeni načini kvarova i kako ih spriječiti

Razumijevanje zašto mjedeni kuglasti ventili ne rade pomaže inženjerima i timovima u postrojenjima da poduzmu preventivne mjere. Sljedeći kvarovi predstavljaju većinu problema u radu:

1. Dezincifikacija: Gore opisano. Prevencija: navedite DZR ili silicijsku mjed bez olova u okolišima s agresivnom kemijom vode. Ispitajte pH vode i sadržaj klorida prije specificiranja legure.
2. Propuštanje brtve vretena: Najčešći način kvara prema učestalosti. Prevencija: pregledajte jednom godišnje, proaktivno zamijenite prema gore navedenom rasporedu održavanja i koristite kvalitetan materijal za pakiranje koji odgovara temperaturi primjene.
3. Erozija sjedala zbog prigušenja pri velikoj brzini: Djelomično otvoreni kuglasti ventili mogu doživjeti protok velike brzine kroz mali otvor, uzrokujući eroziju diska i sjedala zbog izvlačenja žice. Prevencija: izbjegavajte kontinuirano prigušivanje na manje od 10% otvorenosti. Ako je potrebna fina regulacija pri vrlo niskim protokima, ugradite manji ventil paralelno (konfiguracija "bypass").
4. Šteta od vodenog čekića: Brzo zatvaranje ventila hvata valove pritiska koji opterećuju tijelo i sjedalo. Prevencija: polagano zatvorite kuglaste ventile (konstrukcija s više zavoja sama po sebi smanjuje ovaj rizik). Ugradite prigušivače prenapona ili aktuatore za sporo zatvaranje na automatizirane kuglaste ventile.
5. Žučenje ili zapljena niti: Navoji vretena zapinju zbog korozije ili rada ventila na ili izvan granica tlaka i temperature. Prevencija: povremena vježba, odgovarajuće podmazivanje navoja vretena (koristite mazivo kompatibilno s procesnom tekućinom) i provjerite P-T granice prije instalacije.
6. Pucanje tijela od prevelikog momenta: Osobito u mjedenim ventilima s navojem ugrađenim prekomjernim zatezanjem. Prevencija: pridržavajte se specifikacija zakretnog momenta proizvođača. Za 1-inčni NPT, tipični moment pri montaži je 80–100 ft-lb ovisno o dizajnu tijela; prekoračenje toga riskira lom tijela, posebno kod lijevanog (za razliku od kovanog) mesinga.

Automatizacija: Dodavanje aktuatora mjedenim kuglastim ventilima

Inherentna sposobnost prigušivanja globus ventila čini ih prirodnim kandidatima za automatiziranu kontrolu u sustavima upravljanja zgradama (BMS), petljama upravljanja procesima i daljinskom HVAC zoniranju. Pokretni mjedeni kuglasti ventili mogu zamijeniti zasebne regulacijske ventile u mnogim primjenama, smanjujući instalirane troškove.

Tipovi aktuatora koji se koriste s kuglastim ventilima

• Električni (motorizirani) aktuatori: Najčešći u HVAC aplikacijama. Primajte upravljačke signale 0–10 V, 4–20 mA ili s pomičnim zarezom. Rad na mrežnom naponu (24V AC ili 120/230V AC). Tipično vrijeme aktiviranja za ventil od 1 inča: 30–90 sekundi za puni hod, što je prikladno za većinu regulacijskih petlji HVAC-a. Oni nisu prikladni za hitno zatvaranje gdje je potrebno brzo zatvaranje.
• Pneumatski pokretači: Koristi se u upravljanju procesom gdje je dostupan komprimirani zrak (obično 3–15 psi signal instrumentalnog zraka). Brzo aktiviranje, siguran kod gubitka zraka (povratna opruga) i pogodan za područja s opasnošću od eksplozije. Povijesno dominantan tip aktuatora u industrijskim primjenama kuglastog ventila.
• Toplinski aktuatori (voštani motor): Jednostavni, jeftini aktuatori koji reagiraju na temperaturu. Obično se koristi na zonskim ventilima u hidroničkim sustavima grijanja. Nije prikladan za modulirajuću regulaciju, ali pouzdan za dvopoložajnu (otvoreno/zatvoreno) zonsku regulaciju.

Prilikom odabira aktuatora, osigurajte da sila zatvaranja aktuatora (izražena u Newtonima ili funti-sili) premašuje potrebnu silu dosjedenja ventila pri maksimalnom diferencijalnom tlaku. Uobičajena pogreška je uparivanje aktuatora s niskim zakretnim momentom s ventilom na visokom kraju njegovog nazivnog tlaka, što rezultira nemogućnošću pokretača da postigne čvrsto zatvaranje. Proizvođači obično objavljuju minimalnu silu pokretača potrebnu za potpuno zatvaranje pri različitim diferencijalnim tlakovima.

Ekonomska analiza: Ukupni trošak vlasništva

Mjedeni kuglasti ventil ima veću početnu cijenu od usporedivog kuglastog ventila, ali niži ukupni trošak vlasništva u prigušnim aplikacijama zbog smanjene učestalosti zamjene i mogućnosti ponovne izgradnje na terenu. Razmotrimo reprezentativni scenarij:

• Mjedeni kuglasti ventil od 1 inča koji se koristi za kontinuirano prigušivanje u sustavu hlađenja košta otprilike 15–25 USD pri kupnji, ali zahtijeva zamjenu sjedišta (nepraktično, stoga potpunu zamjenu ventila) svake 2–4 godine zbog trošenja sjedišta izazvanog prigušivanjem. Tijekom 20 godina, to je 5-10 zamjena ventila plus troškovi rada.
• Mjedeni kuglasti ventil od 1 inča košta otprilike 25–55 USD pri kupnji, ali uz godišnji pregled pakiranja i zamjenu diska svakih 5-10 godina (cijena: 5-15 USD), tijelo ventila može trajati 20 godina bez zamjene. Rad za zamjenu diska: približno 30 minuta.

Trošak energije većeg pada tlaka u kuglastim ventilima stvarno je razmatranje za aplikacije s velikim protokom i kontinuiranim radom. Pri 100 GPM kroz kuglasti ventil od 2 inča s padom tlaka od 8 psi pri potpunom otvaranju, gubitak energije pumpanja u odnosu na zasunski ventil (pad od 1 psi) je otprilike 1,4 kW dodatne snage pumpe . Uz 0,12 USD/kWh i 8760 godišnjih radnih sati, to predstavlja otprilike 1470 USD godišnje dodatnih troškova energije. U takvim primjenama, ventil u obliku slova Y (niži pad tlaka) ili druga vrsta ventila mogu biti ekonomski poželjniji.

Kontrolni popis nabave: ključne točke specifikacije

Prilikom pripreme kupovne specifikacije ili zahtjeva za ponudu za kuglaste ventile od mesinga, moraju se definirati sljedeći parametri kako bi se osiguralo da isporučeni proizvod odgovara namjeni:

1. Nazivna veličina cijevi (NPS ili DN): Definirajte veličinu otvora ventila. Provjerite je li ventil s punim ili smanjenim priključkom.
2. Klasa tlaka: Klasa 125 (200 psi na temperaturi okoline) ili klasa 250 (400 psi na temperaturi okoline), prema MSS SP-80.
3. Tip krajnje veze i standard: NPT prema ASME B1.20.1, BSPP prema ISO 228-1, lemljeni kraj prema ASTM B88, prirubnički prema ASME B16.24, itd.
4. Sukladnost legure i olova: Navedite DZR mesing ako je potrebno. Potvrdite usklađenost s NSF/ANSI 61 i 372 za uslugu pitke vode.
5. Uzorak tijela: T-uzorak, kut, Y-uzorak ili tip igle.
6. Materijal diska: Mjedeni disk (standardni), disk od nehrđajućeg čelika (tvrđi, otporniji na eroziju) ili disk s PTFE površinom (mekano sjedište, niža sila sjedišta, bolja klasa zatvaranja).
7. Materijal pakiranja: PTFE (standard) ili grafit (para na visokim temperaturama).
8. Radni medij i raspon temperature: Voda, para, plin, komprimirani zrak — s maksimalnom temperaturom i tlakom.
9. Primjenjivi standardi i certifikati: MSS SP-80, NSF 61/372, UL/CSA (plinski servis), EN 1213 (europski) itd.
10. Zahtjevi za aktuator: Ručni ručni kotač, motorizirani električni ili pneumatski — s vrstom upravljačkog signala i položajem kvara ako je automatiziran.

Ekološki i regulatorni trendovi koji utječu na mesingane kuglaste ventile

Industrija mjedenih ventila nastavlja se razvijati pod pritiskom propisa o zaštiti okoliša, posebno u pogledu sadržaja olova i izvora legura. Nekoliko trendova vrijedi pratiti:

Mandati bez olova koji se šire globalno

Nakon američkog Zakona o smanjenju olova u pitkoj vodi (2014.), kalifornijski AB 1953 već je postavio stroži standard još 2010., ograničavajući olovo na 0,25% na mokrim površinama. Direktiva Europske unije o vodi za piće (DWD 2020/2184) zahtijeva od država članica da odrede maksimalnu koncentraciju olova u vodi iz slavine i potiče usvajanje armatura i ventila bez olova u cijeloj Europi do 2026. Timovi za nabavu u bilo kojoj jurisdikciji koja rukuje pitkom vodom trebali bi koristiti legure bez olova čak i tamo gdje to još nije propisano, prema specifikacijama za budućnost.

Materijali za pakiranje i brtvljenje bez PFAS-a

PTFE, fluoropolimer, sadrži PFAS (per- i polifluoroalkilne tvari). Regulatorni pritisak na PFAS, posebno u EU (uredba REACH) i nekoliko američkih saveznih država, potiče istraživanje alternativnih materijala za brtvljenje vretena i mekih sjedala. Za sada, PTFE ostaje industrijski standard za brtvljenje kuglastog ventila od mesinga, ali specifikacije za visoko regulirane primjene - posebno za obradu vode i farmaceutske - trebale bi pratiti razvoj u ovom području.

Kružna ekonomija i mogućnost recikliranja

Mjed je među industrijskim metalima koji se najviše mogu reciklirati, s procjenom udio recikliranog materijala od 70–90% u mnogim proizvodima od lijevanog mesinga već. Mjedeni okrugli ventili na kraju životnog vijeka imaju značajnu vrijednost otpada — obično 0,80–1,50 USD po funti za miješani mjedeni otpad — što djelomično nadoknađuje troškove zamjene i podržava ciljeve izvješćivanja o održivosti za objekte s ESG obvezama.

Reference

• Tržišta i Tržišta. Tržište industrijskih ventila – globalna prognoza do 2027 . 2023.
• ASME B16.15 – Priključci s navojem od lijevane bakrene legure: klase 125 i 250 . Američko društvo inženjera strojarstva.
• MSS SP-80 – Brončana vrata, globus, kutni i nepovratni ventili . Društvo za standardizaciju proizvođača.
• NSF International. NSF/ANSI 61: Komponente sustava pitke vode – Učinci na zdravlje . Izdanje 2022.
• NSF International. NSF/ANSI 372: Komponente sustava pitke vode – sadržaj olova . Izdanje 2022.
• Udruga za razvoj bakra. Odabir legure mesinga za vodoinstalaterske primjene . Publikacija CDA, 2021.
• Američko udruženje proizvođača ventila (VMA). Priručnik za ventile , 3. izdanje. McGraw-Hill, 2004. (enciklopedijska natuknica).
• Europska komisija. Direktiva 2020/2184 o kakvoći vode namijenjene ljudskoj potrošnji . Službeni list EU, 2020.
• ASHRAE. Priručnik za HVAC sustave i opremu , Poglavlje 47: Ventili. Izdanje 2020.
• British Standards Institution. BS EN 1213: Građevinski ventili — Zaporni ventili od legure bakra za pitku vodu . BSI, 2016.
