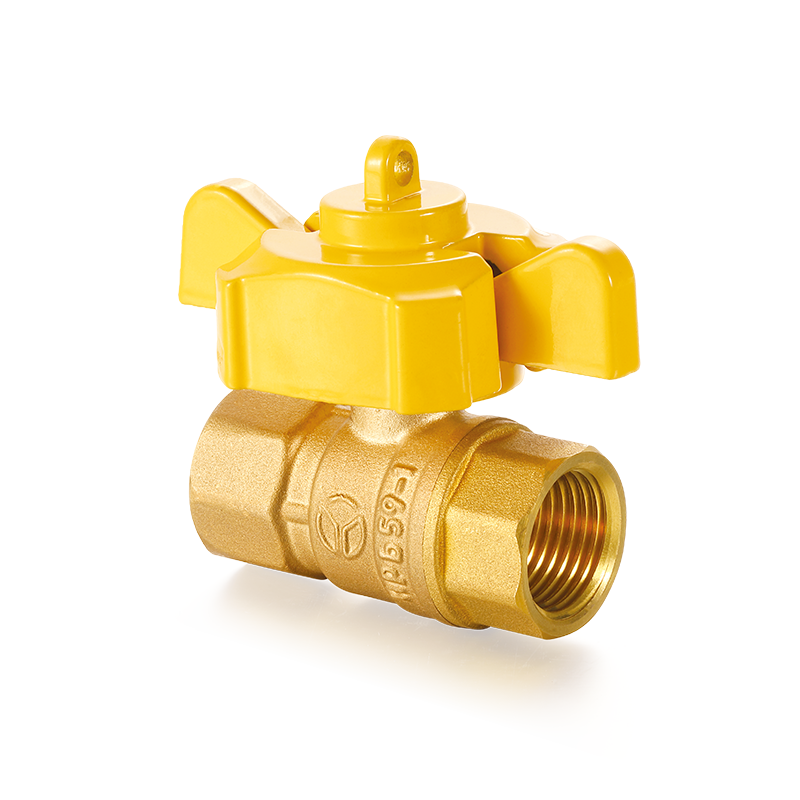

Mjedeni kuglasti ventil koji se može zaključati Proizvođači

U industrijskoj kontroli tekućine i komercijalnim vodovodnim sustavima, osiguravanje da ventil ostane u predviđenom položaju - potpuno otvoren ili potpuno zatvoren - ključno je za sigurnosnu usklađenost i sprječavanje nezgoda. Dok standardni mjedeni kuglasti ventili nude pouzdanu funkciju zatvaranja, njihove slobodno rotirajuće upravljačke ručke predstavljaju rizik od neovlaštenog rada ili slučajnog pomicanja zbog vibracija. Mjedeni kuglasti ventil koji se može zaključati uključuje projektiranu značajku fizičkog zaključavanja, podižući radnu kontrolu na novu razinu sigurnosti.

Definirajuća karakteristika ovog ventila leži u modificiranoj ručki i strukturi vretena. Za razliku od standardne slobodno rotirajuće ručke, mjedeni kuglasti ventil koji se može zaključati uključuje kopču ili jezičak lokota u bazu ručke ili samu ručku. Ova kopča ima jednu ili više rupa za zaključavanje. Kada je ventil točno postavljen u potpuno "zatvoren" (ručka okomita na cijev, 0°) ili potpuno "otvoren" (ručka paralelna s cijevi, 90°) položaj, rupa za zaključavanje na ručki savršeno se poravnava s odgovarajućom rupom na tijelu ventila. Operater može umetnuti standardni lokot kroz ove dvije poravnate rupe i zaključati ga, fizički sprječavajući pomicanje ručke. Ovaj dizajn je poznat kao sposobnost "Lockout/Tagout" (LOTO), ključna komponenta međunarodno priznatih postupaka energetske izolacije.

Iz perspektive inženjeringa materijala, tijelo ventila obično se proizvodi od visokokvalitetnog kovanog mesinga, obično klasa kao što su CW617N ili CW614N. Ovi su materijali poznati po svojoj izvrsnoj otpornosti na koroziju, dobroj obradivosti i dovoljnoj mehaničkoj čvrstoći. Kako bi se dodatno povećala trajnost i estetika, površina tijela ventila je često poniklano . Ovaj premaz od legure nikla i fosfora učinkovito sprječava oksidaciju ili promjenu boje mesinga (obično poznato kao "potamnjenje") u vlažnom ili korozivnom okruženju.

Nadalje, konstrukcija vretena otporna na izbijanje još je jedna kritična sigurnosna značajka modernih kuglastih ventila koji se mogu zaključati. Ovaj dizajn osigurava da čak i pod visokim pritiskom tekućine ili plina, vreteno ne može biti izbačeno iz kućišta ventila tijekom rada, čime se sprječava potencijalno curenje ili čak katastrofalna nesreća s izbacivanjem vretena. Brtva vretena obično koristi podesivo PTFE (politetrafluoroetilen) brtvljenje žlijezde. Ovaj materijal nudi izuzetno nizak koeficijent trenja i izvrsnu kemijsku inertnost, osiguravajući glatki radni moment i pružajući dugoročne, stabilne performanse brtvljenja.

Za vizualnu ilustraciju tehničkih specifikacija različitih tipova mjedenih kuglastih ventila koji se mogu zaključati, dolje je navedena tablica usporedbe:

Podaci prikupljeni prema industrijskim standardima.

Vrijedno je napomenuti da Ningbo Yunhua Valve Co., Ltd. je akumulirao duboku tehničku stručnost u području proizvodnje ventila. Kao tvrtka usmjerena na sigurnost i inovacije sustava cjevovoda, Yunhua Valve u potpunosti razumije kritičnu važnost dizajna koji se mogu zaključati u zaštiti sigurnosti operatera i integriteta opreme. Tijekom procesa istraživanja i razvoja, naš tehnički tim dao je prioritet optimizaciji točnosti pozicioniranja i dugoročne operativne pouzdanosti mehanizma za zaključavanje, osiguravajući da rupe na ručki i tijelu ostanu precizno poravnate nakon ponovljenih ciklusa zaključavanja/otključavanja, čime se osigurava čvrst temelj za sigurnosne postupke LOTO.

Mjedeni kuglasti ventili koji se mogu zaključati nisu potrebni u svakom cjevovodnom sustavu. Međutim, oni su obavezni sigurnosni uređaji u okruženjima u kojima nepravilan rad ventila može dovesti do ozbiljnih osobnih ozljeda, značajne materijalne štete ili kršenja sigurnosnih propisa na radnom mjestu. Temeljna svrha njihove primjene je fizička provedba energetske izolacije i uklanjanje rizika od ljudske pogreške.

The Lockout/Tagout (LOTO) postupak je najtemeljniji i najvažniji scenarij primjene u industrijskoj sigurnosti. U proizvodnim pogonima, kemijskim tvornicama, farmaceutskim pogonima i mjestima za proizvodnju energije, oprema mora biti izolirana od svih potencijalno opasnih izvora energije (uključujući komprimirani zrak, tekućine pod visokim tlakom, struju, kemijsku energiju itd.) prije održavanja, popravka ili čišćenja. Mjedeni kuglasti ventil koji se može zaključati služi kao kritična "točka energetske izolacije". Prema standardima kao što je OSHA 1910.147 (SAD), osoblje za održavanje mora pričvrstiti svoj osobni sigurnosni lokot i oznaku na uređaj za izolaciju energije (ovaj ventil) kako bi spriječili druge slučajno ponovno uključivanje opreme dok rade. Razlog zašto su mjedeni kuglasti ventili koji se mogu zaključati favorizirani u ovim primjenama je taj što pružaju robusnu mehaničku izvedbu zajedno s izvrsnom otpornošću na koroziju, sposobni za rukovanje složenim tekućinama koje se nalaze u tvornicama, poput hidrauličnih ulja, rashladnih tekućina i raznih procesnih plinova.

U carstvu javnih objekata i gospodarskih zgrada , mesingani kuglasti ventili koji se mogu zaključati imaju jednako nezamjenjivu ulogu. Razmotrite hotel sa stotinama soba ili gusto naseljenu školu, bolnicu ili veliko stambeno naselje. Kad bi neovlašteno osoblje moglo slobodno upravljati cijevima prirodnog plina, protupožarnim vodovodima ili glavnim vodoopskrbnim cjevovodima unutar ovih zgrada, posljedice bi bile strašne. Osoblje za održavanje može koristiti kuglaste ventile koji se mogu zaključati kako bi potpuno zatvorili i zaključali dovod vode ili plina u izolirani dio tijekom hitnih popravaka ili rutinskog održavanja, a ključ čuva ovlaštena osoba. Ova metoda ne samo da učinkovito sprječava vandalizam ili zlonamjerno petljanje ali također izbjegava curenje ili prekide usluge uzrokovane znatiželjnom djecom ili drugim neovlaštenim osobama koje slučajno manipuliraju ventilima, uvelike povećavajući sigurnost i učinkovitost upravljanja javnim objektima.

Sektori poljoprivrednog navodnjavanja i brodogradnje također su značajna područja primjene ovih ventila. Na velikim farmama sustavi za navodnjavanje su široko rasprostranjeni i često se nalaze na nenadziranim poljima. Slučajevi neovlaštene krađe vode ili zlonamjernog zatvaranja ventila su česti. Mjedeni kuglasti ventili koji se mogu zaključati instalirani na ključnim čvorovima učinkovito rješavaju ovaj problem. Poljoprivrednici mogu postaviti status ventila prema svom planu navodnjavanja, zaključati ga i osigurati da sustav ispravno radi. U pomorskim inženjerskim ili obalnim objektima, oprema je stalno izložena teškim uvjetima s visokim raspršivanjem soli i visokom vlagom, zahtijevajući iznimno visoku otpornost materijala na koroziju. Kao odgovor na to, napredni proizvođači proizvode kuglaste ventile pomoću mjed otporan na decinkovanje (DZR). . Ova posebna legura mjedi optimizira sastav kako bi učinkovito spriječila preferencijalnu koroziju i ispiranje cinka (dezincifikacija) do koje može doći u vodi specifične kvalitete (posebno onima s visokim sadržajem kloridnih iona). To sprječava curenje ili čak pucanje uzrokovano unutarnjim strukturnim kvarom tijela ventila, osiguravajući dugoročnu pouzdanu uslugu na brodovima, u postrojenjima za desalinizaciju ili obalnim kemijskim parkovima.

Ningbo Yunhua Valve Co., Ltd. duboko razumije različite potrebe za sigurnosnim ventilima u različitim industrijama. Naša serija mjedenih kuglastih ventila koji se mogu zaključati nije samo dizajnirana i testirana strogo u skladu sa sigurnosnim standardima LOTO, već nudi i različite opcije materijala za teške radne uvjete, uključujući standardnu ​​mesing CW617N i zahtjevniju mesing DZR. Naši proizvodi uspješno su korišteni u projektima naftovoda za nekoliko velikih industrijskih parkova i komercijalnih kompleksa u Kini, stječući povjerenje kupaca stabilnim i pouzdanim radom.

Kako bi se u potpunosti ostvario projektirani životni vijek i sigurnosna izvedba visokokvalitetnog mjedenog kuglastog ventila koji se može zaključati, bitni su pravilni postupci ugradnje i periodične provjere održavanja. Čak će i najbolji ventil biti ugrožen u radu i sigurnosti ako je pogrešno instaliran ili nema potrebno održavanje.

Ključne točke za dimenzioniranje i ugradnju :
Prije ugradnje morate potvrditi da vrijednost tlaka i temperature ventila odgovara stvarnim radnim uvjetima cjevovodnog sustava. Provjerite oznake na tijelu ventila, uključujući nazivni provrt, nazivni tlak (npr. PN40) i oznaku materijala. Obratite pozornost na strelicu smjera protoka na tijelu (osobito važno za dizajne jednosmjernog brtvljenja). Iako je većina kuglastih ventila dvosmjerna, uvijek je pouzdanija praksa slijediti smjer protoka koji preporučuje proizvođač. Za navojne mesingane kuglaste ventile, korištenje dva ključa ključno je kako biste izbjegli oštećenje ventila . Točnije, upotrijebite jedan ključ da čvrsto držite tijelo ventila, a drugim ključem zategnite priključak cijevi. Time se sprječava prijenos okretnog momenta izravno na spoj karoserije i poklopca motora, čime se izbjegava deformacija karoserije, curenje ili čak pucanje uzrokovano nejednakim opterećenjem. Nanesite odgovarajuću količinu PTFE trake ili sredstva za brtvljenje navoja na muške navoje cijevi, ali pazite da ništa od ovog materijala za brtvljenje ne uđe u provrt cijevi ili putanju protoka ventila. Preostala brtvena traka mogla bi se ugraditi u PTFE sjedišta ventila, oštetiti površinu za brtvljenje i uzrokovati da se ventil ne zatvori u potpunosti kada je zatvoren. Nakon ugradnje, prije potpunog puštanja ventila u rad, izvršite tlačno ispitivanje kako biste bili sigurni da nema curenja na bilo kojoj priključnoj točki.

Prakse održavanja i rješavanja problema :
Mjedeni kuglasti ventili koji se mogu zaključati u čistim radnim medijima (kao što je voda iz slavine, čisti komprimirani zrak, prirodni plin) praktički ne zahtijevaju održavanje. Međutim, nakon dugotrajne uporabe mogu se pojaviti neki uobičajeni problemi. Na primjer, ako ručka postane neuobičajeno kruta ili zaglavljena, to obično nije jednostavan problem "nedostatka podmazivanja". To bi moglo biti zbog bubrenje PTFE-a materijal sjedala ili čestice krhotina ostaju zarobljene između lopte i sjedala. U ovom trenutku, nikada nemojte koristiti varalicu (npr. dio cijevi) za nasilno okretanje ručke . Ovo ne samo da može oštetiti mehanizam za zaključavanje, već i deformirati vreteno ili potrgati PTFE sjedište. Ispravan postupak je smanjenje tlaka u sustavu, zatim rastavljanje ventila radi pregleda i čišćenja. Za čišćenje metalnih dijelova mogu se koristiti otapala poput benzina, ali za nemetalne komponente poput PTFE sjedišta i O-prstenova koristite pročišćenu vodu ili alkohol i izbjegavajte dugotrajno namakanje. Ako je ventil i dalje teško raditi nakon čišćenja, mora se zamijeniti.

Za ventile koji se koriste u kritičnim LOTO sigurnosnim programima, uspostavljanje a redovito se preporučuje funkcionalno testiranje . Na primjer, provedite ispitivanje "curenja sjedala" kvartalno ili polugodišnje. Specifični koraci su: osigurajte da nizvodni cjevovod nije pod tlakom i nema zahtjeva za tlakom, potpuno zatvorite ventil i zaključajte ga osobnim lokotom, zatim otvorite nizvodni odzračni ventil ili promatrajte priključeni manometar. Ako vidite kontinuirani protok tekućine ili očitanje manometra polako raste, brtva sjedala nije uspjela i ventil se mora odmah zamijeniti kako bi se obnovila njegova funkcija pouzdane izolacijske točke.

Ningbo Yunhua Valve Co., Ltd. je predan ne samo pružanju visokokvalitetnih mjedenih kuglastih ventila koji se mogu zaključati, već i pružanju tehničke podrške u cijelom životnom ciklusu našim kupcima. Naši su proizvodi kovani od visokokvalitetnog mesinga CW617N, a sjedala su izrađena od čistog PTFE-a ili PTFE-a ojačanog staklenim vlaknima, čime se osigurava nizak okretni moment i izvrsna izvedba brtvljenja tijekom dugotrajne uporabe. Tijekom proizvodnje strogo provodimo sustav upravljanja kvalitetom ISO9001. Svaki ventil prolazi 100% ispitivanje brtvljenja prije nego napusti tvornicu, čime se osigurava da su proizvodi isporučeni kupcima pouzdani i sigurni. U isto vrijeme, naš tehnički tim može pružiti stručne savjete o odabiru i smjernice za instalaciju/održavanje na temelju vaših specifičnih radnih uvjeta, pomažući vam da povećate radni vijek ventila i smanjite dugoročne operativne troškove.

Često postavljana pitanja (FAQ)

P1: Koja je temeljna razlika između mjedenog kuglastog ventila koji se može zaključati i standardnog mjedenog kuglastog ventila?
A: Glavna razlika leži u dizajnu ručke. U ručku i/ili tijelo kuglastog ventila koji se može zaključati ugrađen je držač s rupama, što operateru omogućuje upotrebu standardnog lokota za fizičko zaključavanje ventila u potpuno otvorenom ili potpuno zatvorenom položaju kako bi se spriječilo neovlašteno ili slučajno rukovanje. Standardnom kuglastom ventilu nedostaje ova značajka.

P2: Kako mogu osigurati da ventil koji kupim zadovoljava industrijske sigurnosne standarde?
A: Pobrinite se da proizvođač dostavi jasne parametre izvedbe, uključujući maksimalni radni tlak, primjenjivi temperaturni raspon i certifikate materijala. Za ventile koji se koriste u LOTO postupcima, provjerite je li mehanizam za zaključavanje pouzdan i jesu li ručka i otvori za zaključavanje točno poravnati u otvorenom i zatvorenom položaju. Ningbo Yunhua Valve Co., Ltd. proizvodi proizvode prema međunarodnim standardima i pruža detaljne tehničke listove, ispunjavajući zahtjeve rigoroznih sigurnosnih revizija.

P3: Je li ovaj tip ventila prikladan za cjevovode prirodnog plina?
A: Da, ispravno certificirani mesingani kuglasti ventili koji se mogu zaključati vrlo su prikladni za cjevovode prirodnog plina ili UNP-a. Mesing nudi izvrsnu otpornost na koroziju plina, a funkcija zaključavanja sprječava slučajno ili zlonamjerno rukovanje. Osigurajte da je ventil koji odaberete izričito označen za rad s plinom i da njegov nazivni tlak zadovoljava zahtjeve plinskog sustava.

P4: Ručica ventila postala je vrlo kruta za rukovanje. Mogu li dodati lubrikant ili koristiti dužu ručku?
A: Ovo se strogo NE preporučuje. Krutost je obično posljedica trošenja, oticanja unutarnjeg PTFE sjedišta ili zarobljenih krhotina. Dodavanje maziva možda neće riješiti problem i moglo bi kontaminirati medij. Korištenje varalice (npr. čelične cijevi) može lako oštetiti vreteno, mehanizam za zaključavanje ili sjedišta, uzrokujući kvar ili curenje ventila. Ispravan pristup je smanjiti tlak u sustavu, zatim rastaviti ventil za pregled/čišćenje ili ga u potpunosti zamijeniti.

P5: Pruža li Ningbo Yunhua Valve Co., Ltd. jamstvo i tehničku podršku za svoje proizvode?
A: da Kao profesionalni proizvođač ventila, Ningbo Yunhua Valve Co., Ltd. nudi jamstvo kvalitete na sve isporučene proizvode. Ne pružamo samo standardizirane ventilske proizvode, već imamo i profesionalni tehnički tim sposoban ponuditi sveobuhvatne usluge podrške, uključujući savjetovanje o odabiru, upute za instalaciju i analizu kvarova, osiguravajući da vaš sustav kontrole tekućine radi sigurno i učinkovito.
